Illuminazione stradale solare fuori rete per infrastrutture rurali: guida alla selezione e alla configurazione per ingegneri di progetto

1. Perché l'illuminazione solare fuori rete richiede un quadro di valutazione diverso

L'illuminazione stradale solare off-grid non è semplicemente un progetto a LED connesso alla rete con una batteria. Quando il sito di un progetto si trova al di fuori della portata di un'infrastruttura di distribuzione affidabile – un corridoio stradale rurale nei Territori del Nord del Canada, una via di accesso a un comune negli altopiani peruviani o una comunità di reinsediamento nel nord-est del Brasile – l'intero modello di TCO (costo totale di proprietà) cambia. Il costo di estensione della rete, non il costo delle lampade, diventa la variabile dominante.

Secondo l'Africa Energy Outlook dell'Agenzia Internazionale per l'Energia (IEA, 2022) e i rapporti sull'elettrificazione rurale della Banca Interamericana di Sviluppo, estendere l'infrastruttura della rete di media tensione a una comunità remota può costare tra 15.000 USD e 50.000 USD al chilometro, a seconda del terreno, del livello di tensione e del regime di autorizzazione. Per i carichi di sola illuminazione distribuiti su un corridoio rurale di 5-15 km, questa cifra rende spesso l'estensione della rete economicamente insostenibile su un orizzonte temporale di 10 anni.

Il risultato: progetti di illuminazione stradale solareSono sempre più la scelta ingegneristica di base, non un'alternativa, per l'illuminazione stradale rurale nelle regioni in cui l'irradiazione solare annuale supera in media circa 3,5 ore di picco solare (PSH) al giorno. Tale soglia copre la maggior parte dell'America Latina, dell'Europa meridionale e ampie zone dell'Africa subsahariana e dell'Asia meridionale/sudorientale.

Questo cambiamento nell'ipotesi predefinita ha conseguenze sul modo in cui i team di progetto strutturano gli acquisti, specificano le attrezzature e allocano le risorse di emergenza. Significa anche che le variabili che più probabilmente causano il fallimento del progetto non sono le metriche di prestazione degli apparecchi di illuminazione, bensì Errori di dimensionamento della batteria, ipotesi di autonomia errate e progettazione inadeguata delle fondamenta dei pali per le condizioni del vento e del terreno. Le sezioni seguenti affrontano ciascuno di questi aspetti in modo strutturato.

2. Opzioni di architettura del sistema e relativi compromessi

L'illuminazione di aree remote per infrastrutture pubbliche prevede generalmente tre architetture di sistemi di illuminazione stradale solare. Comprendere le differenze meccaniche, elettriche e di manutenzione è un prerequisito per qualsiasi specifica di appalto.

2.1 Lampioni solari di tipo diviso (pannello + apparecchio di illuminazione separato + scatola batteria in cima al palo o a terra)

Nelle configurazioni split-type, il pannello solare, il driver/apparecchio di illuminazione LED, il pacco batteria e il controller sono gruppi distinti. Il pannello è in genere montato su una staffa in cima a un palo alto 6-10 m, angolato per ottimizzare la cattura dell'irradiazione. La batteria è alloggiata in un involucro a livello del suolo o a metà palo.

Vantaggi:

• La batteria è accessibile per l'ispezione, la sostituzione o l'aggiornamento senza smontare l'apparecchio o il pannello.
• Superfici dei pannelli più grandi (spesso 200–400 Wp) e capacità delle batterie più elevate (100–200 Ah) sono pratiche, consentendo un'autonomia di backup di 3–5 notti, fondamentale per i progetti ad alta latitudine in Canada, dove sono comuni giornate consecutive di cielo coperto.
• La gestione termica è più semplice: le batterie alloggiate all'esterno del corpo dell'apparecchio di illuminazione funzionano a temperature più basse, prolungando la durata del ciclo di vita delle batterie LiFePO₄.

Limitazioni:

• Costi di installazione più elevati (cavi separati, custodie resistenti alle intemperie, hardware aggiuntivo per il montaggio su palo).
• In alcuni contesti, le scatole delle batterie a livello del suolo sono oggetto di atti vandalici; le custodie a palo centrale riducono il rischio, ma complicano la sostituzione.
• Tempi di assemblaggio in loco più lunghi per palo; per progetti rurali da 50-200 unità, ciò influisce in modo significativo sulla programmazione della manodopera.

2.2 Lampioni solari tutto in uno (integrati)

I sistemi all-in-one integrano pannello, batteria al litio, modulo LED, controller e sensore di movimento in un unico alloggiamento montato sulla sommità del palo. Negli ultimi cinque anni, sono diventati il ​​prodotto dominante nei progetti di illuminazione stradale solare per strade rurali e aree comunitarie, principalmente grazie alla velocità di installazione e alla semplicità logistica.

Vantaggi:

• Precablato e pretestato in fabbrica; l'installazione richiede in genere solo il montaggio su palo, senza cablaggio sul campo.
• Impronta logistica compatta; spedizione e classificazione doganale semplificate.
• La regolazione della luminosità tramite sensore di movimento (in genere compresa tra il 30 e il 100%) estende la durata effettiva della batteria del 30-50% su strade rurali a basso traffico, secondo le specifiche tecniche tipiche delle linee di prodotti di fascia media.

Limitazioni:

• La sostituzione della batteria richiede lo smontaggio dell'intera unità dal palo, un fattore che incide notevolmente sui costi di O&M in un orizzonte temporale di progetto di 10 anni.
• Le dimensioni dei pannelli sono vincolate dal fattore di forma dell'alloggiamento, in genere 30-80 Wp; questo limita la potenza luminosa massima e l'autonomia di backup, solitamente a 1-2 notti. Per i siti ad alta latitudine (oltre 50° N, come gran parte del Canada), questo è spesso insufficiente per i mesi invernali.
• Lo stress termico ciclico sulle batterie è maggiore quando la batteria è racchiusa in un alloggiamento del pannello rivolto a sud.

2.3 Lampioni solari tutto in due (semi-integrati)

Un'architettura meno comune ma sempre più adottata per progetti di medie dimensioni: il pannello e la batteria/controller sono integrati in un unico alloggiamento montato separatamente dall'apparecchio di illuminazione a LED. Questo preserva in parte la flessibilità di installazione di tipo split, pur mantenendo alcuni vantaggi in termini di integrazione.

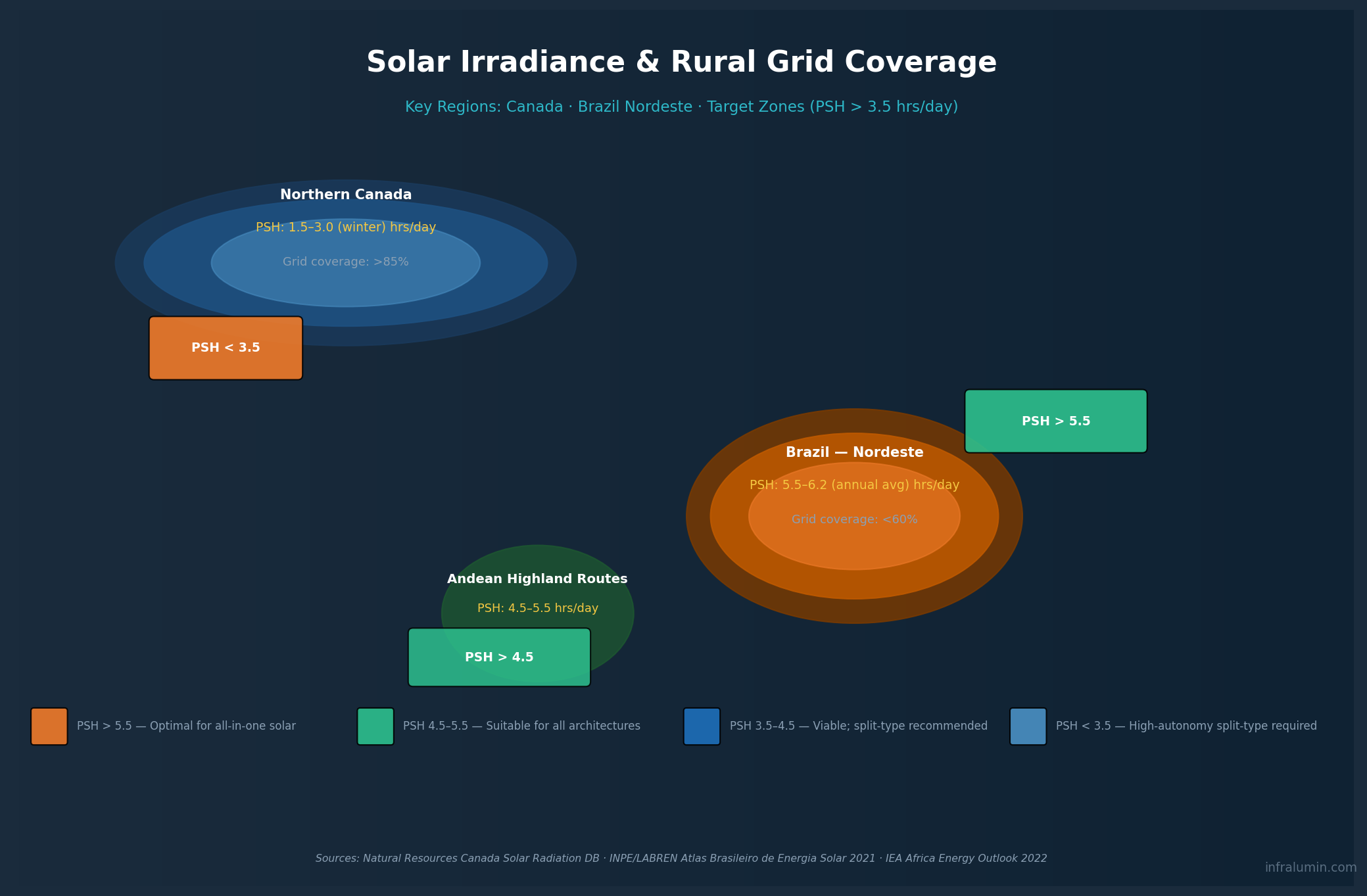

3. Analisi dello scenario regionale: Canada vs. Sud America

La logica di selezione per i progetti di illuminazione stradale solare cambia significativamente tra una regione ad alta latitudine e bassa irradiazione come il Canada settentrionale e una zona equatoriale o subequatoriale ad alta irradiazione come l'entroterra nord-orientale del Brasile. Entrambe presentano casi d'uso interessanti, ma richiedono parametri di sistema fondamentalmente diversi.

3.1 Canada settentrionale: basso PSH, elevata domanda di autonomia

I progetti di illuminazione stradale rurale in province come Manitoba, Saskatchewan e Territori del Nord-Ovest operano in alcune delle condizioni solari fuori rete più impegnative:

• PSH invernale: 1,5–2,5 ore/giorno da dicembre a gennaio (database sulla radiazione solare di Natural Resources Canada)
• Giorni consecutivi di cielo coperto: 5–10 giorni comuni nei periodi di transizione autunnali
• Intervallo di temperatura: Da −40°C a +35°C, che richiedono batterie LiFePO₄ con circuiti di protezione dalla carica a bassa temperatura
• Carico del vento: Significativo; la progettazione dei pali deve tenere conto di un carico di raffica minimo di 120 km/h secondo NBC (National Building Code of Canada) per le infrastrutture autostradali rurali

In queste condizioni, gli ingegneri solitamente raccomandano:

• Configurazioni di tipo split con capacità del pannello pari o superiori a 300 Wp per apparecchio di illuminazione
• Batterie LiFePO₄ dimensionate per ≥5 notti di autonomia a piena potenza (o 3 notti con potenza ridotta)
• Scatole per batterie con tappetini riscaldanti integrati adatti al funzionamento a -40°C
• Altezze di montaggio 5–6 m (inferiori allo standard per ridurre il momento del vento)

In pratica, questo significa che un apparecchio di illuminazione a LED da 30 W nel Manitoba settentrionale potrebbe richiedere un pannello da 300 Wp e una batteria da 150 Ah/12 V, ovvero circa 3 volte la potenza del pannello e 4 volte la capacità della batteria di cui lo stesso apparecchio di illuminazione avrebbe bisogno nel Brasile centrale. Il formato "tutto in uno" è generalmente inadatto a queste condizioni.

Contesto politico rilevante: l'INAC (Indigenous and Northern Affairs Canada) e programmi provinciali come il Remote Community Electricity Subsidy del Manitoba hanno finanziato diversi progetti pilota di illuminazione stradale solare rurale. Gli appalti federali per tali progetti richiedono in genere la certificazione CSA Group per i componenti elettrici e la conformità al quadro di responsabilità estesa del produttore di Environment and Climate Change Canada per lo smaltimento delle batterie.

3.2 Nordest del Brasile (Nordeste): elevato PSH, attenzione all'efficienza dei costi

La regione nord-orientale del Brasile (Ceará, Piauí, Bahia, Rio Grande do Norte) offre alcuni dei più alti irradiamenti solari del Sud America:

• Media annua PSH: 5,5–6,2 ore/giorno (dati dell'atlante solare INMET / LABREN-INPE)
• Giorni consecutivi di cielo coperto: Raramente supera i 3 nella stagione secca (maggio-dicembre); può raggiungere i 5-7 durante la stagione delle piogge da febbraio ad aprile
• Intervallo di temperatura: Da +15°C a +42°C; la gestione termica della batteria riguarda principalmente la dissipazione del calore, non la protezione dalle basse temperature

Queste condizioni favoriscono i sistemi di illuminazione stradale solare all-in-one con:

• Pannelli da 60–100 Wp
• Uscita LED da 30 a 50 W
• Autonomia di 1,5–2 notti (sufficiente per la stagione secca; marginale nella stagione delle piogge per le strade critiche)
• Semplice montaggio in cima al palo; nessun hardware speciale per la gestione termica

Il Brasile Programma Luce per tutti</p> (Light for All) e i programmi successivi sotto il Ministero delle Miniere e dell'Energia hanno stabilito una solida base di approvvigionamento per l'illuminazione solare rurale fuori dalla rete. L'ANEEL (Agenzia Nazionale per l'Energia Elettrica) supervisiona gli standard tecnici; la certificazione INMETRO è generalmente richiesta per le apparecchiature elettriche importate o vendute per l'uso in infrastrutture pubbliche.

Per un appaltatore EPC che partecipa a un'offerta per un progetto stradale rurale da 200 apparecchi di illuminazione nel Ceará, l'architettura all-in-one in genere garantisce il costo di installazione più basso per punto, a condizione che il volume del traffico stradale sia sufficientemente basso (meno di ~50 veicoli/ora di notte) da consentire alla regolazione dell'intensità luminosa tramite movimento di estendere significativamente la durata della batteria.

4. Quadro decisionale: matrice di selezione dell'architettura e delle specifiche

Il seguente confronto riguarda tre configurazioni di sistema in due scenari di progetto rappresentativi. Tutte le stime dei costi sono intervalli indicativi basati sui dati di progetto resi pubblici e sui prezzi standard del settore al 2023-2024; i prezzi effettivi del progetto varieranno in base alla logistica locale, alla classificazione tariffaria e al volume.

Tabella di confronto dei sistemi

Gli intervalli di costo sono indicativi e basati sui dati di riferimento del settore 2023-2024 tratti dai rapporti sugli appalti IFC/ESMAP e dai preventivi dei contraenti EPC regionali.

5. Lista di controllo per l'approvvigionamento e la valutazione del sito per l'illuminazione solare rurale

Prima di finalizzare qualsiasi specifica per un'illuminazione stradale solare off-grid, gli ingegneri in genere raccomandano una revisione pre-appalto strutturata che comprenda i seguenti elementi. Questa checklist è applicabile agli appaltatori EPC che gestiscono la realizzazione di progetti di illuminazione solare rurale.

Valutazione del sito e delle risorse solari

•  Confermare la media annuale di PSH da una fonte di dati convalidata (PVGIS per l'Europa, INPE/LABREN per il Brasile, Natural Resources Canada Solar Radiation Database per il Canada)
•  Identificare il PSH del mese peggiore (il mese con la media più bassa; questo determina il dimensionamento dell'autonomia della batteria, non la media annuale)
•  Registra il numero massimo di giorni nuvolosi consecutivi osservati nei dati meteorologici storici locali (record minimo di 10 anni)
•  Confermare la latitudine del sito e la durata del giorno del solstizio d'inverno per valutare l'angolo di inclinazione del pannello e il rischio di ombreggiamento

Condizioni strutturali e ambientali

•  Ottenere il valore di progetto della velocità del vento locale (raffica di riferimento, periodo di ritorno di 50 anni) secondo lo standard nazionale applicabile (NBC in Canada, ABNT NBR 6118 in Brasile)
•  Determinare la classificazione del terreno nei punti di fondazione dei pali (necessaria per la progettazione delle fondamenta secondo gli standard civili locali)
•  Valutare l'esposizione a nebbia salina, polvere o umidità: confermare un minimo IP65 per l'apparecchio di illuminazione e IP66 per gli alloggiamenti delle batterie in ambienti costieri o ad alta polvere.
•  Confermare l'intervallo di temperatura di esercizio e selezionare di conseguenza la composizione chimica della batteria (LiFePO₄ consigliata per temperature comprese tra -20°C e -40°C; GEL non consigliata per temperature inferiori a -10°C in continuo)

Specifiche del sistema

•  Definire i livelli di lux richiesti sulla superficie stradale (riferimento: CIE 115:2010 per l'illuminazione stradale; IES RP-8 per il Nord America)
•  Specificare l'indice di resa cromatica minimo (CRI ≥ 70 per la sicurezza stradale pubblica; CRI ≥ 80 per le aree pedonali/comunitarie)
•  Confermare i giorni di autonomia richiesti e ridurre la capacità della batteria per le condizioni di fine vita (LiFePO₄ all'80% della capacità nominale è il declassamento standard per i calcoli del ciclo di vita di 5 anni)
•  Verificare la compatibilità del profilo di oscuramento tramite movimento con il volume di traffico previsto (l'oscuramento al 30% su strade a basso traffico è comune; confermare che il minimo di lux mantenuto durante la modalità oscurata soddisfi ancora gli standard di sicurezza)

Conformità e certificazione

•  Confermare il marchio di certificazione elettrica applicabile (CSA per il Canada, INMETRO per il Brasile, CE + marchio nazionale pertinente per l'Europa)
•  Verificare che lo smaltimento e la fine del ciclo di vita delle batterie siano conformi alle normative ambientali locali
•  Richiedi i dati del test fotometrico IES LM-80 e i dati sulle prestazioni degli apparecchi di illuminazione IES LM-79 al fornitore dell'apparecchiatura

6. Calcolo illustrativo del TCO: progetto di strada rurale da 100 pali, Brasile Nordeste

Il calcolo seguente illustra la logica del TCO per confrontare l'estensione della rete con l'illuminazione stradale solare completa per un progetto di illuminazione stradale rurale da 100 pali e 5 km nel Ceará, in Brasile. Tutte le ipotesi sono dichiarate esplicitamente e devono essere adattate alle condizioni specifiche del progetto.

Presupposti:

• Lunghezza della strada: 5 km, distanza tra i pali: 50 m → 100 pali
• Potenza luminosa richiesta: equivalente a 30 W LED
• Stima dei costi di estensione della rete: 120.000–180.000 BRL/km (sulla base dei parametri di riferimento per l'estensione a bassa tensione ANEEL, 2022)
• Tariffa elettrica di rete per l'illuminazione pubblica: BRL 0,65/kWh (media ANEEL 2023 per la classe di illuminazione pubblica)
• Costo di installazione dell'unità solare all-in-one: 260 USD/unità × tasso di cambio 5,0 BRL = 1.300 BRL/unità
• Sostituzione della batteria (anno 7 stimato): BRL 300/unità
• Costo di installazione dell'apparecchio di illuminazione a LED collegato alla rete: 800 BRL/unità (esclusa l'estensione della rete)
• Ciclo di manutenzione: solare — ispezione annuale BRL 50/unità; rete — controllo semestrale di lampade/driver BRL 80/unità/anno

Confronto del TCO a 10 anni (100 poli):

Interpretazione: Se si considerano i costi di ampliamento della rete, l'illuminazione stradale solare off-grid risulta sostanzialmente più competitiva in termini di costi su un orizzonte temporale di 10 anni per questo scenario. Tuttavia, questo vantaggio si riduce notevolmente se la strada si trova su un corridoio di ampliamento della rete che servirà più carichi oltre all'illuminazione (pompe di irrigazione, servizi igienici pubblici), nel qual caso il costo dell'ampliamento della rete dovrebbe essere ripartito tra tutti i carichi beneficiari anziché essere addebitato interamente al progetto di illuminazione.

Quando le condizioni del progetto cambiano, a causa di tratti stradali più brevi (1-2 km dalla rete esistente), di una distanza tra i pali molto densa o di siti in cui è già stata pianificata l'estensione della rete per altri motivi, l'aspetto economico può favorire i LED connessi alla rete. Gli ingegneri dovrebbero eseguire il modello TCO con input specifici per il progetto prima di finalizzare la scelta del sistema.

Conclusione

Per i progetti di illuminazione stradale in aree rurali e remote, la domanda ingegneristica fondamentale non è "solare o a rete?", ma piuttosto: Quanto costa effettivamente l'estensione della rete e il requisito di autonomia solare corrisponde alla risorsa solare locale? Quando l'estensione della rete supera circa 10.000-15.000 USD al chilometro e il sito ha una media di almeno 3,5 PSH/giorno durante tutto l'anno, i sistemi di illuminazione stradale solare in genere garantiscono un TCO inferiore a 10 anni con un'affidabilità accettabile, a condizione che la batteria sia dimensionata per le condizioni del mese peggiore, non per le medie annuali.

La configurazione split-type rimane la scelta tecnicamente preferita per progetti ad alta latitudine o con requisiti di elevata autonomia (Canada, Europa nordica, rotte andine ad alta quota). L'architettura all-in-one offre la soluzione più conveniente per progetti tropicali e subtropicali in cui il PSH è costantemente superiore a 4,5 e i requisiti di autonomia della batteria sono modesti.

I team addetti agli acquisti dovrebbero dare priorità ai dati verificati sulle risorse solari, alle apparecchiature certificate da terze parti e a una strategia di sostituzione delle batterie come parte del budget di O&M. Se hai bisogno di una valutazione della configurazione del sistema per il tuo progetto di illuminazione stradale solare, si prega di contattare Squadra tecnica di illuminazione stradale Infralumin per una soluzione personalizzata.

Riferimenti

1. Agenzia Internazionale per l'Energia (AIE) · Prospettive energetiche per l'Africa 2022 · 2022 · https://www.iea.org/reports/africa-energy-outlook-2022
2. Banca interamericana di sviluppo (BID) · Elettrificazione rurale in America Latina: lezioni da due decenni di sostegno bancario · 2020 · https://publications.iadb.org
3. Risorse naturali Canada · Mappe del potenziale fotovoltaico e delle risorse solari del Canada · (Database delle radiazioni solari, aggiornato periodicamente) · https://www.nrcan.gc.ca/maps-tools-and-publications/tools/modelling-tools/canmetenergy/pvmap
4. INPE / LABREN · Atlante dell'energia solare brasiliana, 3a edizione · 2021 · http://labren.ccst.inpe.br/atlas_3rd.html
5. ANEEL (Agenzia Nazionale per l'Energia Elettrica) · Tariffe dell'elettricità — Classe di illuminazione pubblica · 2023 · https://www.aneel.gov.br
6. IFC / ESMAP (Gruppo della Banca Mondiale) · Rapporto sulle tendenze del mercato solare fuori rete 2022 · 2022 · https://www.esmap.org/off-grid-solar-market-trends-report-2022
7. CIE (Commissione Internazionale per l'Illuminazione) · CIE 115:2010 — Illuminazione delle strade per il traffico motorizzato e pedonale · 2010
8. INMISURATO · Programma di etichettatura brasiliano — Apparecchi di illuminazione · https://www.inmetro.gov.br
